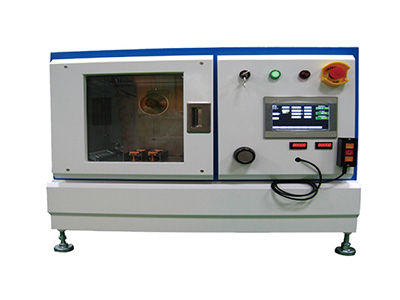

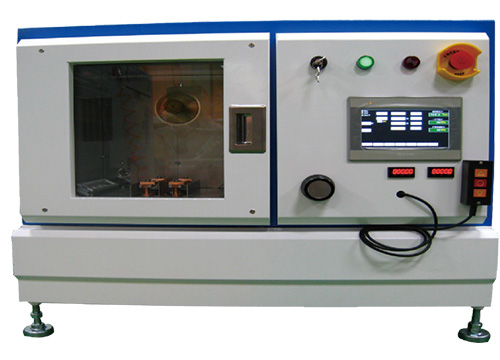

产品结构：
A:真空室
A1间歇式马蹄形前开启门
1、 真空腔体材质，SUS34L不锈钢板
2、 真空腔体表面、内外抛光电解处理
3、 真空腔体尺寸：450x450 x400mm
4、 14寸强化玻璃观测窗，内部含有方形防镀玻璃
5、 腔体内部不锈钢防污衬板
6、 腔体粉底烤漆支架
B:真空计
B1镀膜腔体全领域冷阴极真空计
1、真空测量范围：1000to 5*109torr
2、法兰形式接头
3、操作接口：RS232 1/0
4、B2 镀膜腔体电容式真空计
5、真空测量范围：1torr 全尺寸范围
6、法兰接头：NW25
7、 精确度：0.5%
8、 分辨精确度：0.001%
9、 压力限制45Psig
10、输入功率：+/-15VDC/35MA
11、输出信号：0---10VCD/10欧姆
12、B3扩散泵抽气管路真空压力侦测计
14、额定压力范围：0.0—101.3千帕
15、操作/设定压力范围：10.0to—103千帕
16、最大承受压力：500千帕
17、电源压力：12to24伏直流电
18、电源消耗≤55Ma
19、NPN集电极开路2路输出+模拟输出
C：阀门
1、14寸高真空气动式主阀门
2、腔体气动式粗抽阀
3、腔体气动式前级阀
4、机械泵自动泄气阀
5、腔体气动泄气阀
6、锌气动阀+针阀调整器
D：金、锌蒸发源
1、两个热电源开关分别为：220-7.5V，350A
2、10转精密输出控制输出功率
3、4—1/2数字显示表
4、可程序控制温度，来控制是否挥发金和锌
E：膜厚计
1. 测量速度：0.1 秒
2. 速率显示分辨率：0.02AL
3. 多功能LED和LCE显示屏
4. 变量：6参量每秒
5. 操作接口：RS-232
F 载台:
1. 半圆柱可抽取上掀载台450*400mm
2. 公转载台及调速装置5—20转速
G：冰水机
1. 冷冻能力：12000热量/小时
2. 谁泵浦马力：0.5
3. 水流速率：30（L/MIN）
4. 水箱容量：26L
5. 冷媒：R134A
H：软件功能
1、 PLC可程序逻辑控制器及12寸彩色触控式人机屏幕
2、 系统控制接口具有参数设定，系统履历，异常讯息，系统权限登入，自编参数设定，自动/手动抽气控制等功能选项,所有阀门帮浦互锁安全保护
3、 系统控制权限设定具有低阶,中阶,高阶三种权限模式,分别以不同的操作方式来操作系统
4、系统参数设定具有系统控制权限密码功能设定,各式阀门延迟开启,关闭时间,设定及各项异常状况侦测状态功能警示设定
5、系统履历功能可记录异常状态情形,发生的时间和日期
6、具备紧急停止按钮，冷却水总线，冷却水供应阀门，电磁式水流自动开关器
7、配备半OURLES型和平面型物证固定装置，满足不同物证检验要求
I:辅助设备
1、 在提示挥发金和锌之前，在舱体底部加热金和锌的卡槽上面有自动升起的挡板，当金挥发时，挡板自动升起，锌挥发时，挡板再自动升起。这样的目的是为了防止多次使用后金属之间交叉污染，影响熏显效果。挡板要抬起之前具有提示功能
2、 设备具有手动遥控装置，在设备镀锌的过程中，可以根据现场实际情况对镀锌和金的厚度进行增厚和去薄，并且具有软件提示功能
3、 设备具有智能操作系统，可以根据使用数据真正实现人机对话，可以记忆20组以上数据，编译程序，便于下次操作直接提取数据。
4、 柜内真空度自动控制：在蒸发金流程和蒸发锌流程可保持舱内不同的真空度。蒸发金流程，设备的真空度将达到5.0*10-4torr，而在下一个镀锌流程，设备会自动将舱内的真空度调整到3*10-4至5*10-4torr，以确保镀锌过程均匀，达到最佳显现效果。一次采证过程内，包括蒸发金及锌的控制；真空度达到压力时，可以启动一次采证中的金蒸发流程，此时金挡板及舱内照明自动开启。金蒸发有温度控制及蒸发功率控制等两种选择模式，以保证稳定控制蒸发达到指纹显现的最佳状态。金蒸发源流程执行完毕后，一次采证程序直接转换锌蒸发源流程，此时舱内真空度自动变化至锌蒸发所需的真空度，3*10-4torr，此时锌挡板开启，舱内照明持续打开，锌蒸发开始启动蒸发流程。锌蒸发有温度控制和蒸发功率控制两种选择模式，以保证稳定控制蒸发达到指纹显现的最佳状态
5、 精确控制镀金和锌的温度，以保证最佳显现效果。
6、具有大尺寸观察窗，观察窗需具有镀膜片封釉，以便于清洁。设备内置4个LED照明电源，为球形，便于清洁和无死角观察，可清晰观察熏显效果。设备配备三级真空规：有源冷电离，真空规（高真空），有源皮拉尼真空规（粗真空）。三级真空规：电容式绝对压力真空规
M:耗材
² 指纹显现用金丝：ID:0.1mm*L:1米一条
² 指纹显现用锌粒：50克
² 指纹显现用钨舟10片
² 腔体内照明灯：6组。
² 指纹显现镀膜所需监控之石英震荡片10片
² 腔体窗口之方形防镀玻璃10片
