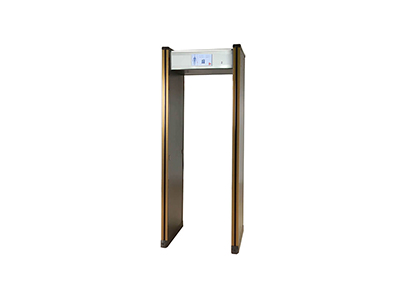

手机探测门 ZJSC-P30智能手机安检门

产品概述：一、产品介绍中警思创 ZJSC-P30智能手机探测安检门本系统利用涡流检测以及电磁感应原理,集成微弱信号检测技术、精密滤波技术、数字信号处理技术实现辨别金属物品的电磁身份特征

咨询热线： 0755-28685967

产品详情

产品概述

一、产品介绍
中警思创ZJSC-P30智能手机探测安检门本系统利用涡流检测以及电磁感应原理,集成微弱信号检测技术、精密滤波技术、数字信号处理技术实现辨别金属物品的电磁身份特征,判断被检测人员所携带违禁品,可有效的排除手表、皮带扣、钥匙、香烟、打火机等日常随身携带物品的干扰并准确分辨出是否携带待机、关机，开机、移除电池、移除SIM卡等任何状态下手机，并且报警物品分类显示；

二、应用场景：
本套设备系统适用于监狱、看守所、公共资源交易中心、军队、军工企业、公安、考试中心、政府单位、戒毒所、研发中心、商业会议场所、大型企业等行业.

三、手机探测门产品特点
1、探测单元与模拟板卡组成信号整理滤波单元，实现对特定的微弱模拟信号的采集及选频放大。
2、要求通过式探测系统，每个门体内设有探测单元10个，门体厚度小于8cm，整机宽度小于等于86cm。
3、要求探测单元组成通过式探测系统，具有抗干扰能力，可适应大金属干扰的安装场地。例如：通讯设备探测器可以并排安装使用，间距不大于30cm。
4、检测技术利用电磁感应原理及涡流效应，并采用数字信号处理技术。
5、信号采样处理模块（采集卡）采用“浮点运算微处理器+FPGA现场可编程门阵列”结构，微处理器主频>100MHz，Flash>256KB；FPGA现场可编程门阵列配合采样芯片进行双通道信号采样，采样速率>20MHz。配合对应的嵌入式软件实现采样处理功能。
6、要求被检人员以正常规范姿态通过时，在排除手表、香烟、打火机、皮带扣和钥匙串等日常随身携带的金属物品的前提下，可探测到处于开机或者关机状态的智能手机、手机电池、笔记本电脑等。
7、要求探测设备对拆掉听筒和话筒的手机依然可以报警。
8、可对携带手机通过的人员实时报警，探测报警时间小于1秒，通过效率达每分钟三十人以上。
9、要求探测系统控制模块可排除磁铁及磁性皮带扣干扰，即可测得藏匿皮带下的手机。
10、对人体头顶区域不存在盲区，四位以上不同身高的测试人（各自身高相差4cm以上）智能手机藏于头顶帽子里面检测准确率均要达到90%以上。
11、要求智能手机隐藏在大腿内侧通过门体须报警。
12、要求探测设备能够对报警物品类别进行文字图像提示。
13、要求对一定人为干扰进行报警提示，对测试人以极慢的速度（时间可根据用户要求设定，例如6秒），通过通讯设备探测系统时依然报警。
14、探测系统控制模块应预留外设接口，可实现被检人员携带手机报警直接与闸机联动，一旦发现人员携带手机摆闸会处于关闭状态，被检测人员无法通过；反之没有携带手机，被检测人员可通过。
15、探测系统控制模块可以与外设智能显示终端联动，要求智能显示终端显示虚拟人型报警区位，并以图片的形式显示报警物品的类别。
16、配备不小于10寸液晶触摸屏，可显示通过人数、报警人数、报警物品区位显示等信息，并且可以通过液晶触摸屏调试设备的参数等功能。
17、系统须配备遥控器，可对设备进行数据清零、程序调节、灵敏度调节等功能，简单方便。
18、精准度：可区分铝壳手机和非铝壳手机探测报警，并且以图片和文字的形式显示分类。
19、探测系统控制模块具有三种工作模式：
模式一是手机探测模式；
模式二为“手机+违禁品”探测模式，该模式除了检测手机外，对大多数违禁品（手机类、砍刀枪支类、马口铁罐类、铝管类等）须进行分类报警，并通过图像显示。
模式三：全金属探测模式，该模式携带金属物品就会报警.

四、基本参数
l 外接电源：220V
l 电源频率：50/60HZ
l 功耗：60W
l 整机重量：约150公斤
l 外形尺寸（mm）： 2220(高)×1000(宽)×800(深)
l 通道尺寸（mm）： 2000(高)×700(宽)×800（深)
l 检测频率：5kHz~10kHz

1.1.1液晶触摸屏显示：通过人数、报警人数、程序选项、人体报警区位、报警物品分类显示以及主菜单内的数据调试功能，如下图所示。
手机探测门测试效果
